Шестерний насос Ш40 (Ш 40-4-19,5/4)
Ш 40 – шестерний масляний насос. Перекачує нафтопродукти, лаки, масла, фарби, пічне/дизельне паливо, мазут та інші в’язкі рідини без абразиву. Насосний агрегат Ш 40-4-19,5/4 комплектується загальнопромисловим/вибухозахищеним електродвигуном 5,5 кВт / 7,5 кВт. Характеристики: вихідний тиск – 4/6 Атм, подача – 19,5 м3/год.
Технічні характеристики
Характеристики Ш-40-4-19,5/4 – продуктивність 19,5 т/год (325 л/хв) тиск на виході – 4-6 атмосфер. Призначений для перекачування в’язких нехарчових рідин. Вимоги до робочої рідини, потужність двигуна – в таблиці:
Вимоги до робочої рідини
| Температура | Размер включений | Вязкость жидкости | PH | EXP |
|---|---|---|---|---|
| 0-70 | 0.2 | 1,8-260 | 6-9 | Не воспламеняющиеся |
Підбір двигуна за в’язкістю робочої суміші
| Электродвигатель | Производительность | Давление выхода | Вязкость | КПД, % |
|---|---|---|---|---|
| 5,5/1000 | 19,5 | 4 | 1,8-260 | >65 |
| 7,5/1000 | 1,8-1800 |
Підбір електродвигуна насоса Ш-40 залежить від температури, в’язкості перекачуваного продукту, реального тиску на виході для роботи, розміру необхідної глибини самовсмоктування, типу ЕД за вибухонебезпечністю виробництва.
Перейти до наступної моделі – насосу Ш 80
Пристрій і принцип роботи насоса Ш-40
За принципом дії шестерний насос типу Ш заснований на створенні розрідження в зоні всмоктування (на вході), що утворюється за допомогою обертання веденої і ведучої шестерні. При перекачуванні нафтопродуктів, змащування шестерні сторонніми речовинами відсутнє.

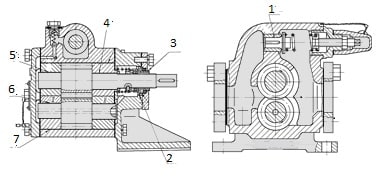

Конструкція насоса Ш-40 + основні вузли: чавунний корпус (7), кронштейн (3), шевронні сталеві шестерні з евольвентним механізмом зачеплення, передня кришка, ведучий/ведений ротор (6), торцеве/сальникове ущільнення (4), втулки з підшипниками кочення (5), перепускний клапан (1).
Габаритні та приєднувальні розміри
Кріпильні, монтажні приєднувальні розміри насоса Ш-40-4-19,5/6 вказані в таблиці – креслення. Діаметри фланців і патрубків на вході / виході – для швидкого монтажу трубопроводу, кріпильні відстані на рамі і габарити – для схеми проектування платформи агрегату.
Креслення, габаритні розміри і вага насоса Ш 40
У таблиці – монтажні розміри: ширина, довжина, висота насоса в зборі з двигуном і без. Діаметри вхідного / вихідного отворів і фланців.
| L | B | H | L1 | h | l1 |
| 855 | 195 | 458 | 700 | 238 | 129 |
| L2 | B1 | B2 | d | d1 | |
| 500 | 145 | 310 | 100 | 110 |
| D | D1 | D2 | D3 | D4 |
| 190 | 157 | 138 | 100 | 8хМ14-6Н |
| D5 | D6 | D7 | D8 | D9 |
| 190 | 156 | 100 | 8хМН14-6Н | 138 |
Креслення приєднувальних розмірів масляного насоса Ш40-4
Купити шестерний насос Ш-40 в Україні
Купити шестерний насос Ш 40-4 (Ш 40-6-18/4) за ціною заводу з гарантією у Систем Качества. У нас: паспорт виробника, переваги в якості, установка ліва/права на вибір клієнта. Ремонт шестерневого насоса будь-якого заводу-виробника за низькою ціною. Для правильного підбору та отримання технічної консультації з обслуговування / складання – телефонуйте нашим фахівцям.
- Кожен насос Ш випробуваний;
- 60000 годин напрацювання до відмови;
- Продаємо новий товар
- Експерт надійності. 0% поломок у 2016–2025 рр.;
- 100% повернення грошей при поверненні до 14 днів;
- Ціна виробника без націнки
Допоможемо налаштувати під специфіку виробництва будь-який насос, укомплектуємо надійним електродвигуном. Отримайте професійний сервіс шестерних насосів для тосолу, мастил, мазутів, клеїв, поліпропіленгліколю, палива. Склад у Києві та Харкові.
